基于GB/T37655
建筑与光伏一体化的应用场景分析

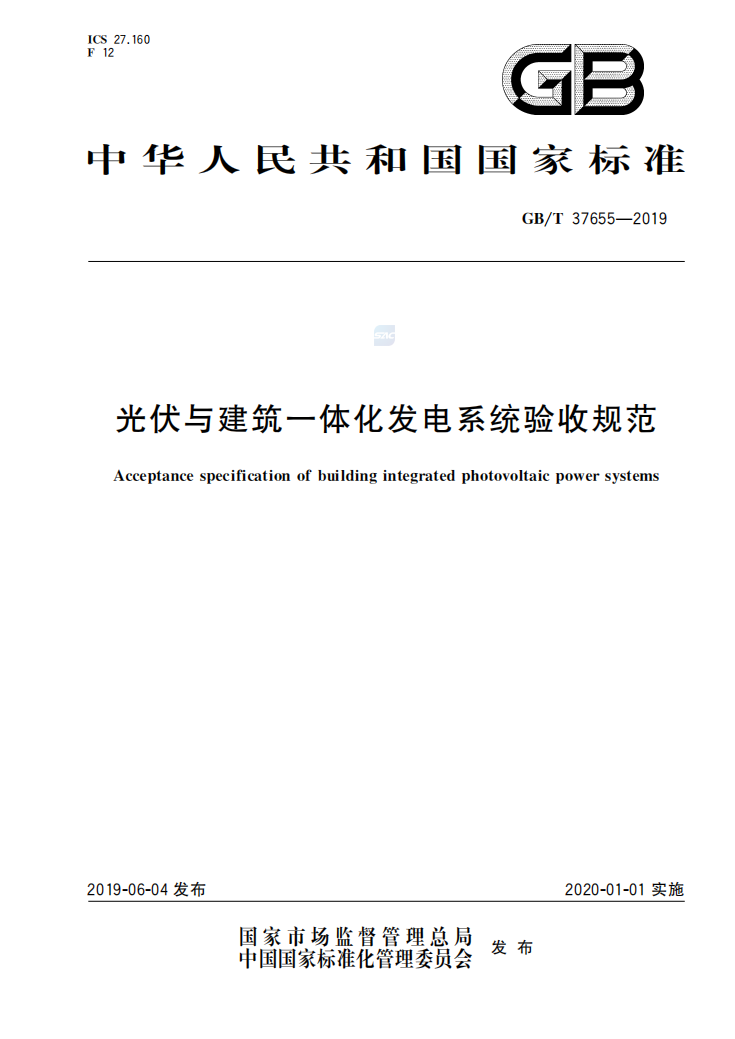

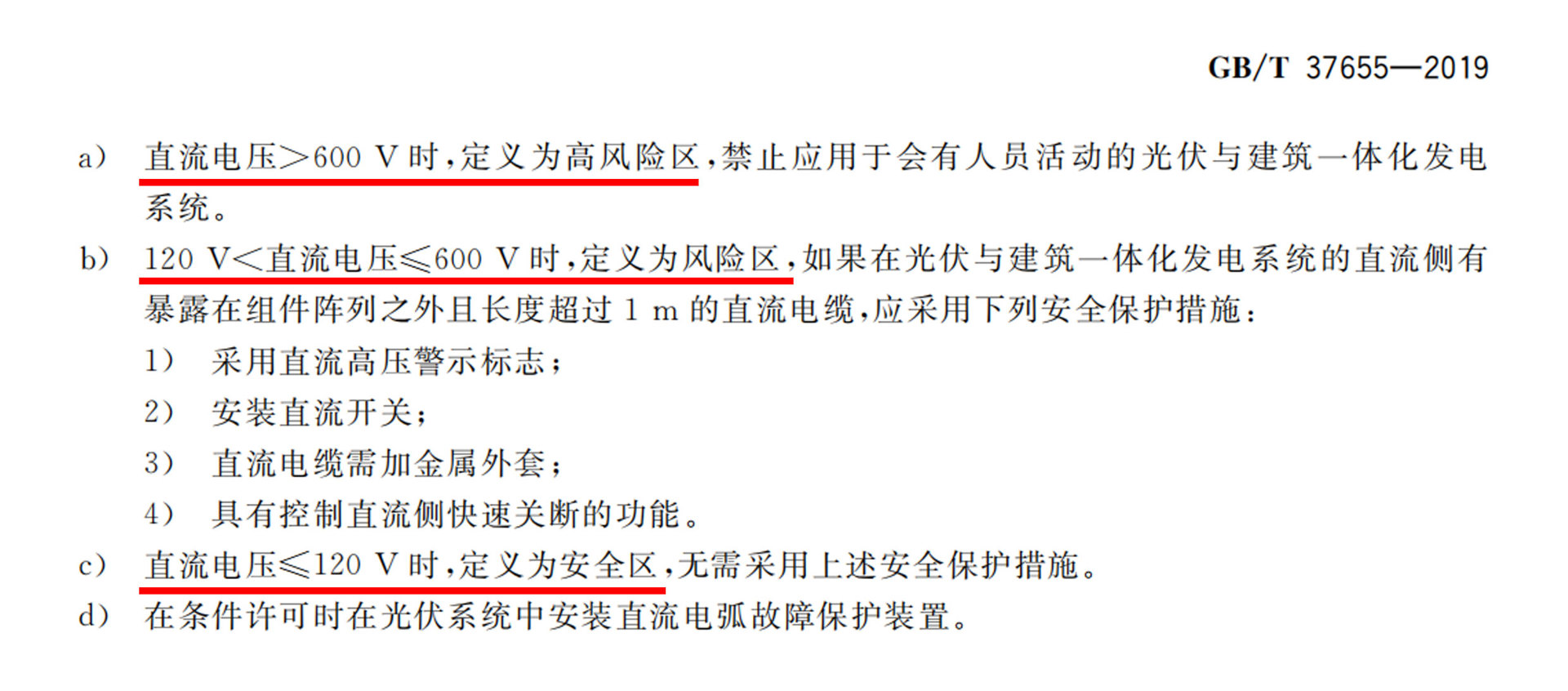

根据中华人民共和国国家标准《光伏与建筑一体化发电系统验收规范》GB/T37655-2019 中 ,P12 、P13 页 第 6. 1 直流侧 高压保护措施的检查项：
a) 直流电压＞600V 时 ，定义为高风险区，禁止应用于会有人员活动的光伏与建筑一体化发电系统。
b) 120V<直流电压 ≤600V 时 ，定义为风险区 ，如果在光伏与建筑一体化发电系统的直流侧有暴露在组件阵列之外且长度超过 1m 的直流电缆，应采用下列安全保护措施：
1) 采用直流高压警示标志；
2) 安装直流开关；
3) 直流电缆需加金属外套；
4) 具有控制直流侧快速关断的功能。
c)直流电压 ≤120V 时 ，定义为安全区，无需采用上述安全保护措施。
d)在条件许可时 ,在光伏系统中安装直流电弧故障保护装置。
以上 a)款中“会有人员活动 ”的光伏与建筑一体化发电系统场景完整解析为：
一、标准条款核心逻辑先行
Chapter 1
规范以直流电压划分风险等级，管控的核心对象就是存在人员活动的BIPV 项目；无人长期停留的纯闲置屋面光伏不在此强管控范围内。
1. ＞600V DC：高风险区→严禁用于有人活动BIPV；
2. 120V＜U≤600V DC：风险区→外露超 1m 直流电缆必须配齐 4 项防护 ；
3. ≤120V DC：安全区→无强制高压防护要求；
4. 全场景推荐加装直流电弧故障保护器 。
二、“会有人员活动 ”判定标准（规范释义）
Chapter 2
只要建筑/光伏附属空间满足人员长期停留、频繁通行、可近距离检修、可徒手触碰线路构件任一条件，即判定为人员活动场景，必须遵守电压限值：
2.1 Ⅰ类：长期居住、高频室内活动（最严格管控）
2.1.1 居住类建筑 BIPV
独栋别墅光伏屋顶 、洋房光伏阳光房 、高层住宅屋顶/阳台光伏幕墙、露台光伏围栏；
住户日常起居、上屋顶检修、阳台近距离接触光伏接线；
合规要求：绝对禁止＞600V 直流；外露长线电缆必须做金属护套+快速关断；优选≤120V 低压系统。
2.1.2 宿舍、公寓楼光伏屋面/外立面
员工宿舍、人才公寓、学校宿舍楼BIPV；
人员24h 常驻，屋面检修通道、外墙检修平台可抵达；
>600V 直流直接判定验收不合格。
2.2 Ⅱ类：公共人流密集型（消防+电气双重管控）
2.2.1 商业公共建筑
商场、超市、酒店、写字楼、医院、体育馆、图书馆屋顶/采光顶光伏；
顾客、职员、医护人员大量流动，消防救援人员可抵达屋面；
风险区电缆必须加装高压警示、直流分断开关、快速关断装置，火灾时可切断直流高压。
2.2.2 文教场馆
中小学、高校教学楼、实训楼光伏幕墙、顶棚；
学生、教职工活动频繁，属于重点安全管控场景。
2.3 Ⅲ类：室外通行、近距离可达场景（极易触碰带电部位）
2.3.1 光伏车棚、充电桩雨棚
小区停车场、园区停车棚、商业露天车位光伏顶；
车主、安保、运维人员频繁进出、抬手可触碰支架与引出电缆；
阵列外超过 1m 的直流电缆强制金属外套包裹，醒目位置设置直流高压警示牌。
2.3.2 文教场馆
人行廊道、景区遮阳棚、连廊光伏顶
步行街光伏顶棚、园区通道光伏遮雨顶、观景台光伏围护结构；
游客、行人随时途经，无专业防护；
不允许高压电缆明敷外露。
2.3.3 农业作业 BIPV 大棚
种植大棚、养殖棚光伏屋面；
农户、工人常态化进棚作业、巡检组件；
棚内横跨走道的直流长线必须设置就近直流开关，方便紧急断电。
2.4 Ⅳ类：工业配套附属用房（非生产车间，有人办公生活）
工厂办公楼、食堂、门卫室、更衣室的光伏屋面；
生产车间、仓库本体如果仅货物存放、极少人员进入，电压可放宽；
但配套办公生活区域BIPV，严格执行≤600V 直流限值。
2.5 特殊：检修通道、爬梯、设备平台（隐性人员活动区）
即便建筑主体人员不多，但光伏区域设置检修爬梯、上人屋面、检修平台，运维人员定期到达，依旧属于“有人员活动”：
屋面出线电缆、引至配电室的长线，超过 1m 必须全套防护；
开路电压＞600V，验收直接不予通过。
三、不属于“人员活动”的豁免场景（不受＞600V 禁用约束）
Chapter 3
只有同时满足以下全部条件，才不适用 a 款禁止条款：
1. 建筑为封闭闲置库房、废弃不上人屋面、有围墙控制的独立区域光伏；
2. 无永久检修通道、上锁封闭、非运维人员完全无法靠近；
3. 仅每年 1~2 次专业人员巡检，无日常人员通行、停留；
注意：即便豁免电压限制，检修口、爬梯附近电缆依旧需要警示标识与分断开关。
四、分电压等级场景验收执行要点
Chapter 4
电压区间 | 人员活动场景执行要求 | 验收关键点 |
A）大于600V DC | 所有有人活动 BIPV 一律否决 | 直流开路电压超标直接验收不合格 |
B）120～600V DC | 允许使用，看电缆敷设 | 阵列外直流电缆＞1m：高压警示标、直流开关、金属护套、快速关断器， 四项缺一不可 |
C）≤120V DC | 完全允许，简化验收 | 无需高压防护，仅常规绝缘检查即可 |
D）无人员活动场景 | 分场景选择对应电压等级控制 | 优先选用120V安全低压系统;中高压系统中加装直流电弧故障保护装置。 |
五、高频验收易错点提醒
Chapter 5
1.电缆范围区分：只有拉出光伏组件阵列以外的电缆才算管控对象，方阵内部布线长度不受 1m 限制；
2.快速关断为消防硬性要求：商场、医院、住宅等人流场所，风险区直流侧快速关断装置是必查项；
3.人员活动判定看“可达性”，不看使用频次：只要人能上去、能靠近，就要执行安全电压限制。
文章版权声明
本文为赫里欧新能源有限公司(以下简称"本公司")之原创作品，其一切知识产权(包括但不限于版权)均归本公司所有。未经本公司事先书面许可，任何机构、媒体、网站或个人均不得以任何方式(包括但不限于全文转载、摘录、复制、修改、镜像、通过信息网络传播等)抄袭或使用本文的任何内容。
对于任何侵权行为，本公司将依法保留追究其法律责任的一切权利。
赫里欧新能源有限公司
HELIOS POWER® 赫里欧新能源有限公司总部位于陕西西安，是一家专注于新型绿色智能发电建材系统（BRPV®）的国家高新技术企业，致力于提供低电压、高安全、防火、防水、建材化的智能光伏系统产品，为客户提供各类建筑光伏一体化场景的解决方案，以“为所有建筑穿上安全发电的衣服”为使命，致力于成为“全球领先的建筑综合能源系统提供商”，铸造绿能建筑，共享零碳生活。
赫里欧BRPV新型绿色智能发电建材系统通过了各项国际认证，其中中国A2级建筑防火认证、美标UL790-A级防火认证、欧标TÜV-A级认证，同时满足建材+光伏的标准。BRPV系统具有七防功能：防火、防水、防踩踏、防风揭、防遮挡、防眩光、防积灰，助力建筑的“美颜、提质、延寿、产能”。
赫里欧重新定义BIPV发电建材为BRPV.
BRPV是加强型BIPV, 强化复合型发电建材；BRPV Building Reinforced PhotoVoltaic

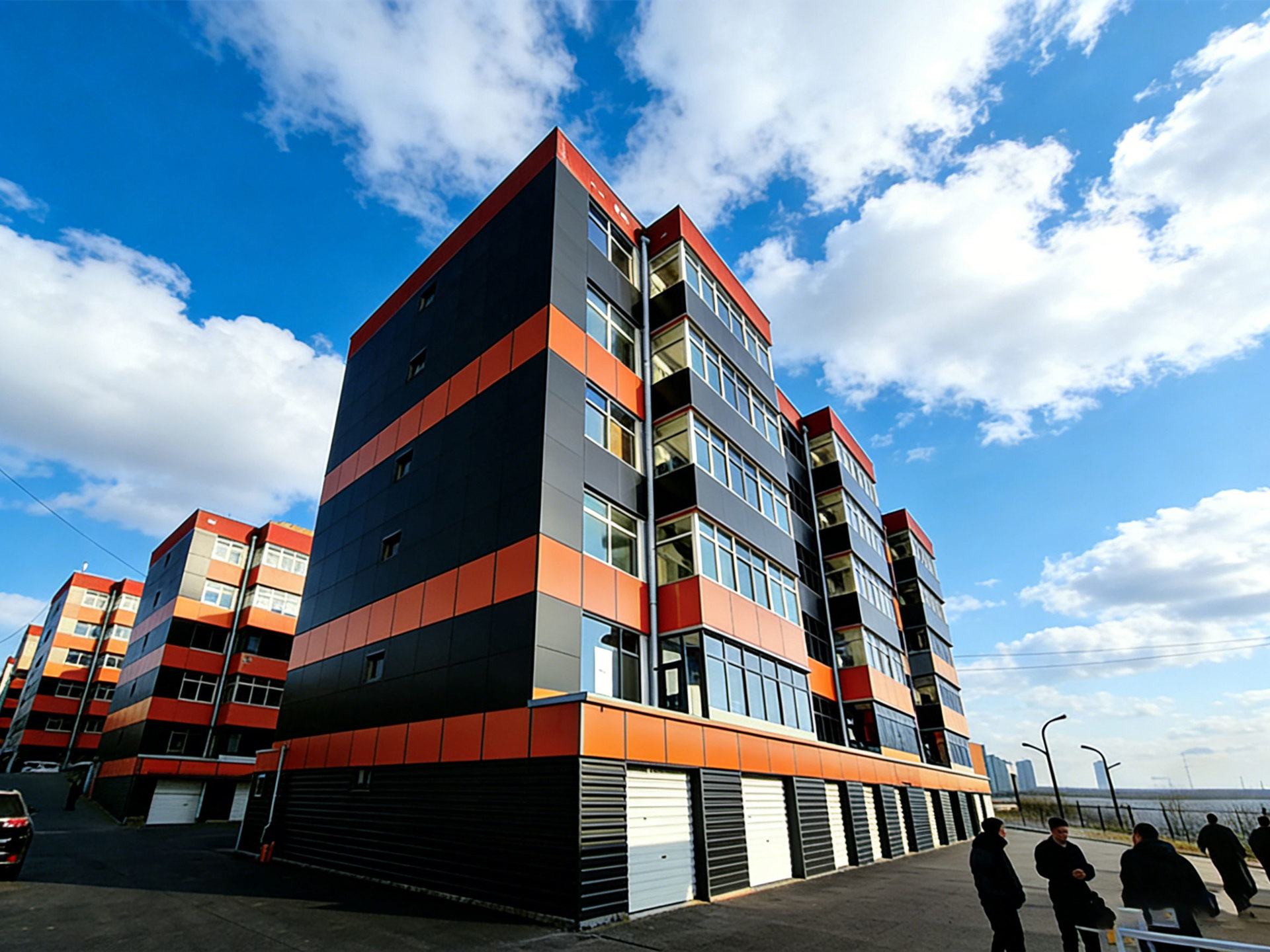

旧城改造发电墙板换新颜
