轻质BRPV平板金属光伏瓦

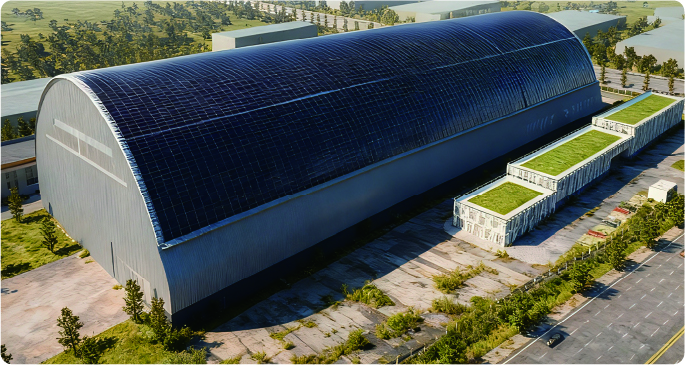

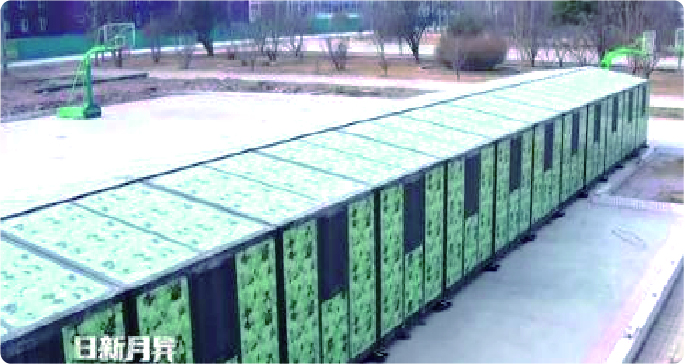

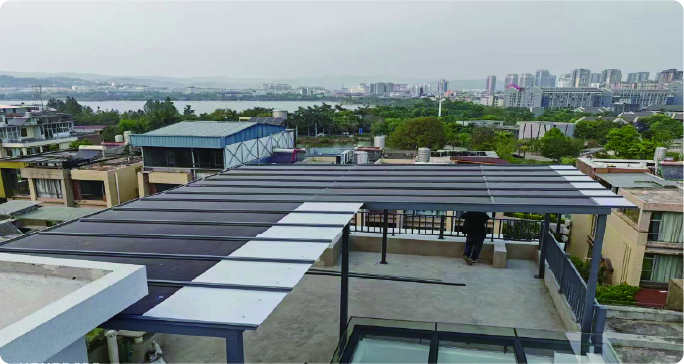

各类金属屋面、覆盖式安装场景，配套安装图集 QB/T 9003-2023

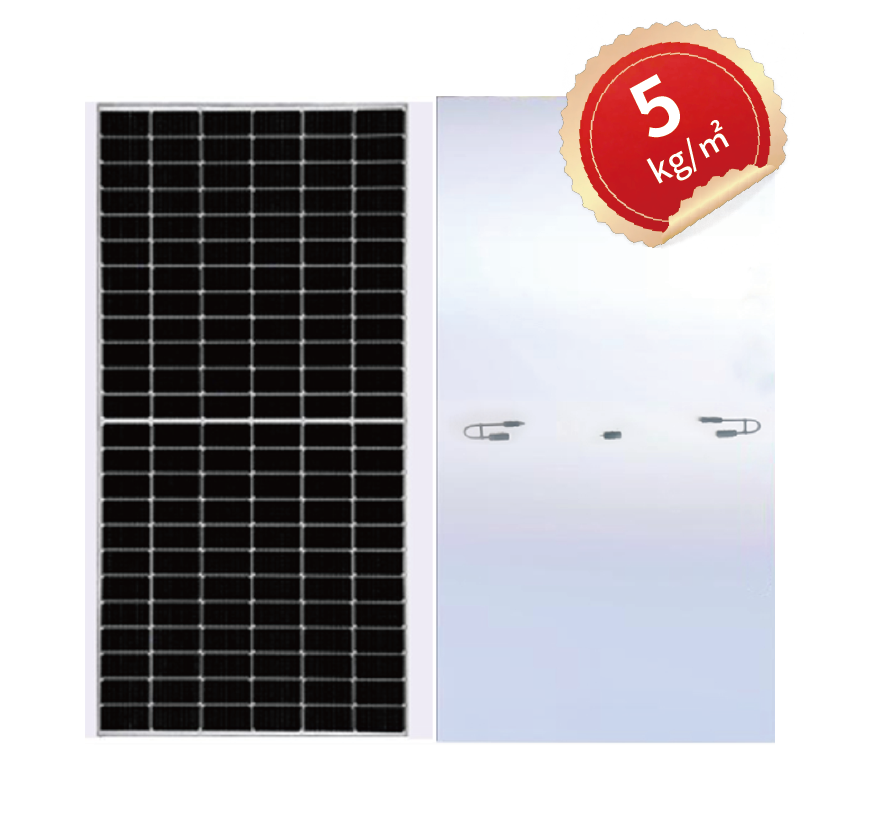

产品概述
赫里欧轻质瓦专为荷载受限场景打造，组件重量仅约5kg/m²，轻量化设计让老旧屋顶、薄弱结构安装光伏成为可能。
采用高品质单晶硅电池搭配轻质高透背板，最高功率可达590W，兼顾高效发电与超轻自重。延续赫里欧核心安全基因，通过中国A2级防火认证及TÜV认证，120V安全低压系统从源头杜绝拉弧风险。产品可直接覆盖于金属屋面或替代传统面层材料，无需复杂支架，显著减轻建筑承重负担。
轻质设计
仅12.5kg，5kg/m²
高效发电
最高功率可达600W
安全可靠
C级
建筑一体化
BRPV一体化设计

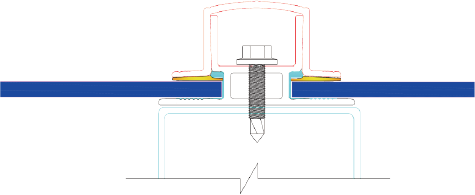

产品剖面图
轻质设计，降低屋面负荷
机械性能参数
外形尺寸(公差±5mm)
2274×1200mm
安装尺寸(公差±5mm)
2300×1155mm
设计时阵列尺寸长×宽
厚度(公差±0.5mm)
2.8mm
毛重量(公差±1kg)
12.5kg
软玻璃尺寸
2272×1128mm
连接线
1×4.0mm² PV线
连接头
直连/MC4
电池类型
TOPcon
电池排列
144
前板/背板材料
2.00mm强化玻璃/PET背板
线性质保
30年
材料工艺质保
10年
电性能参数
| 型号 | HBV144 590N | HBV144 595N | HBV144 600N | HBV144 605N |
|---|---|---|---|---|
| 测试条件 | STC | STC | STC | STC |
| 最大功率 (Pmax/W) | 590 | 595 | 600 | 605 |
| 峰值功率电压 (Vmp/V) | 42.97 | 43.12 | 43.26 | 43.40 |
| 峰值功率电流 (Imp/A) | 13.73 | 13.80 | 13.87 | 13.94 |
| 开路电压 (Voc/V) | 53.52 | 53.72 | 53.92 | 54.12 |
| 短路电流 (Isc/A) | 14.22 | 14.28 | 14.34 | 14.40 |
| 组件效率(%) | 23.02% | 23.22% | 23.41% | 23.61% |
*标准测试条件(STC): 辐照度=1000W/m², 电池温度=25°C, AM=1.5*测试公差(±3.0%)
