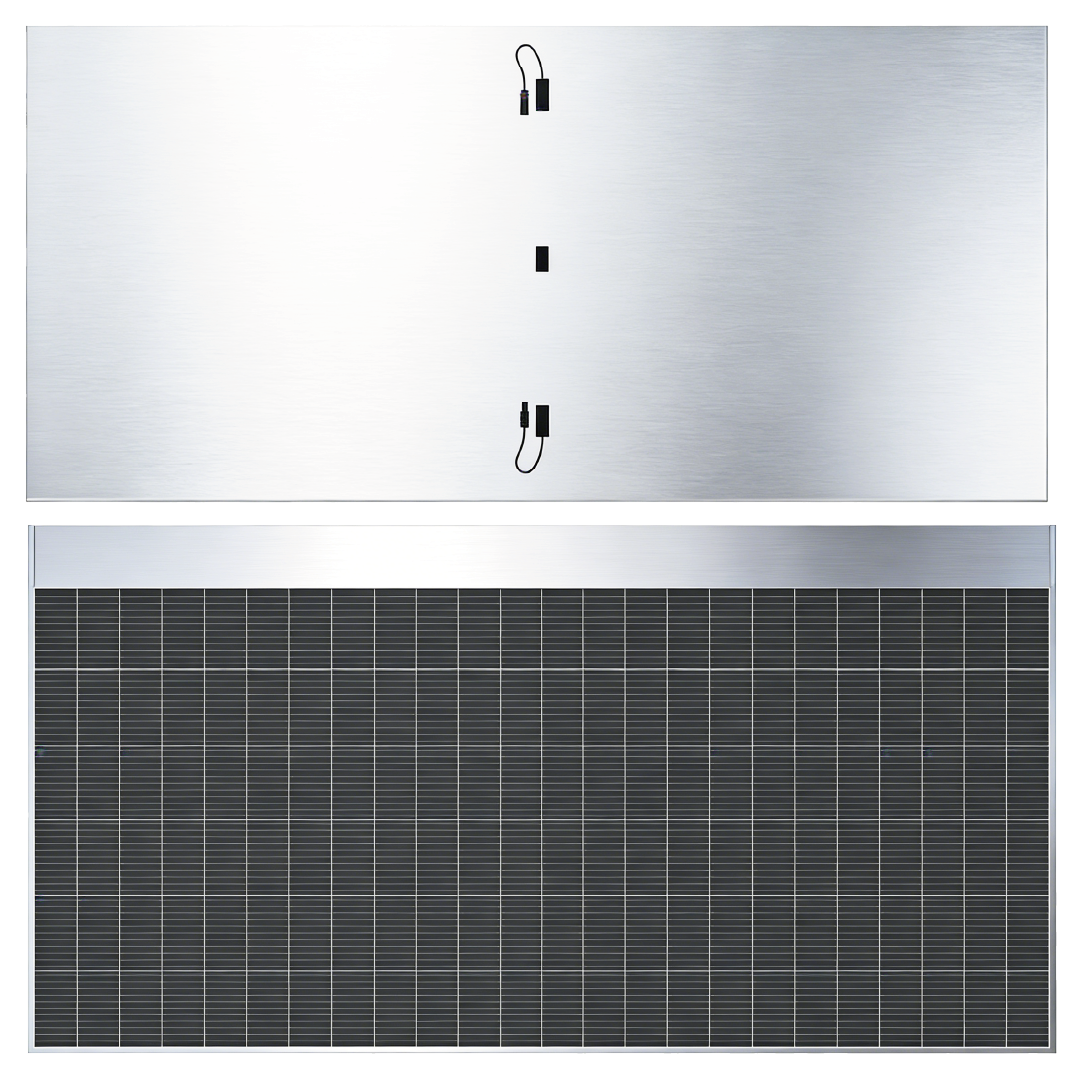

BRPV平板金属光伏瓦
各类金属屋面、覆盖式安装场景，配套安装图集 QB/T 9003-2023
产品概述
平板瓦650W采用120V安全低压技术，从源头杜绝高压直流拉弧引发的火灾风险，并荣获中国A2级、美标UL790-A级及欧标TUV-A级三重防火认证。
组件输出功率高达655W，转换效率突破23.61%，搭载TOPCon高效电池与2.0mm热强化玻璃，抗雪载能力达5400Pa。背板采用0.5mm高镀铝锌钢板，兼具防水、防踩踏、防积灰等七防性能，确保30年线性性能质保，让建筑发电安全又持久。
高效发电
最高功率可达605W
安全可靠
TÜV-A/UL790-A/建材防火A2级*
宽温工作
-40~+85°C工作温度
建筑一体化
BRPV一体化设计
产品应用示意图

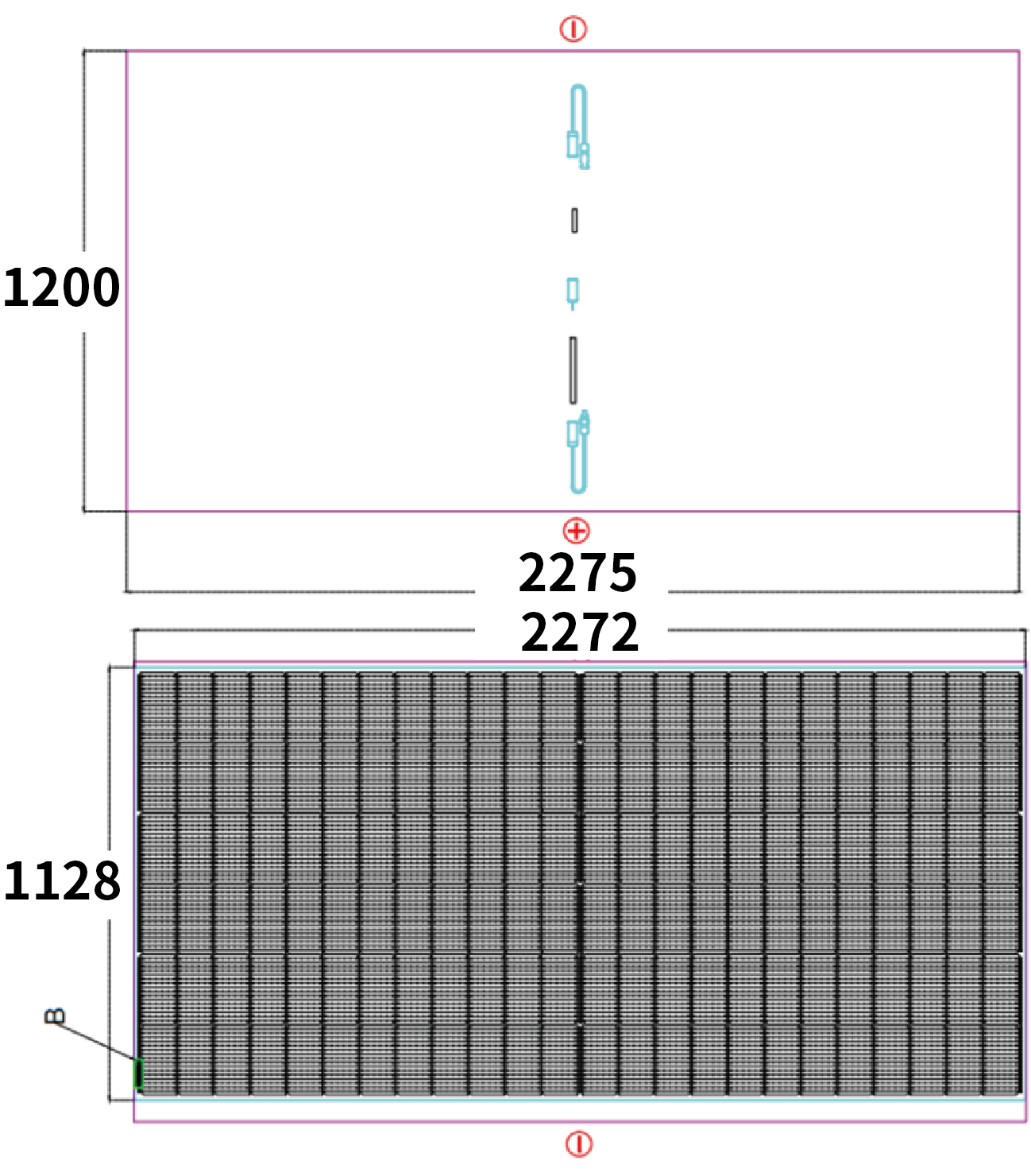

机械性能参数
外形尺寸(公差±5mm)
2275×1200mm
安装尺寸(公差±5mm)
2300×1155mm
设计时阵列尺寸长×宽
厚度(公差±0.5mm)
3.9mm
毛重量(公差±1kg)
28kg
玻璃尺寸
2272×1128mm
连接线
1×4.0mm² PV线，300mm(客制化)
连接头
直连/MC4
电池类型
单晶硅电池，TOPcon
电池排列
144
前后板材料
2.0mm减反射镀膜热强化玻璃/0.5mm高镀铝锌钢板

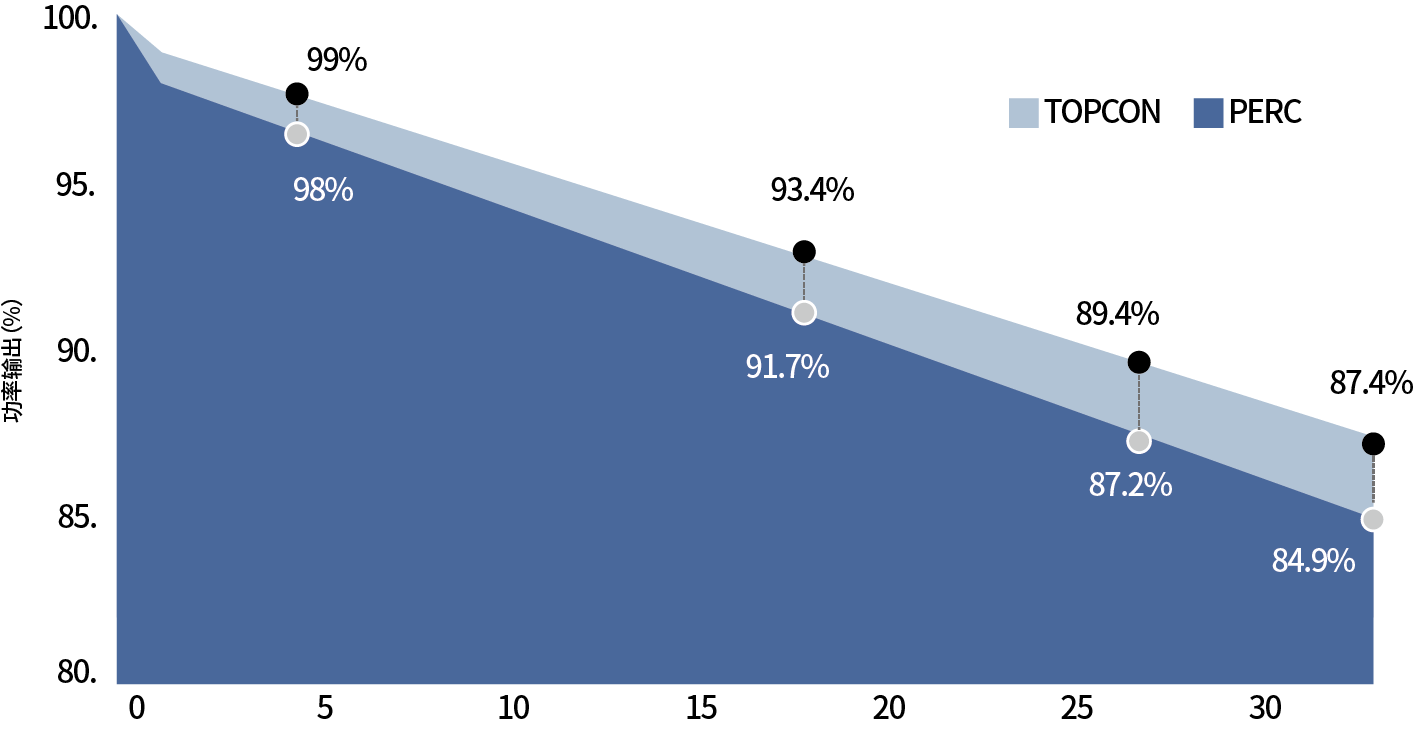

线性质保
30年
材料工艺质保
10年

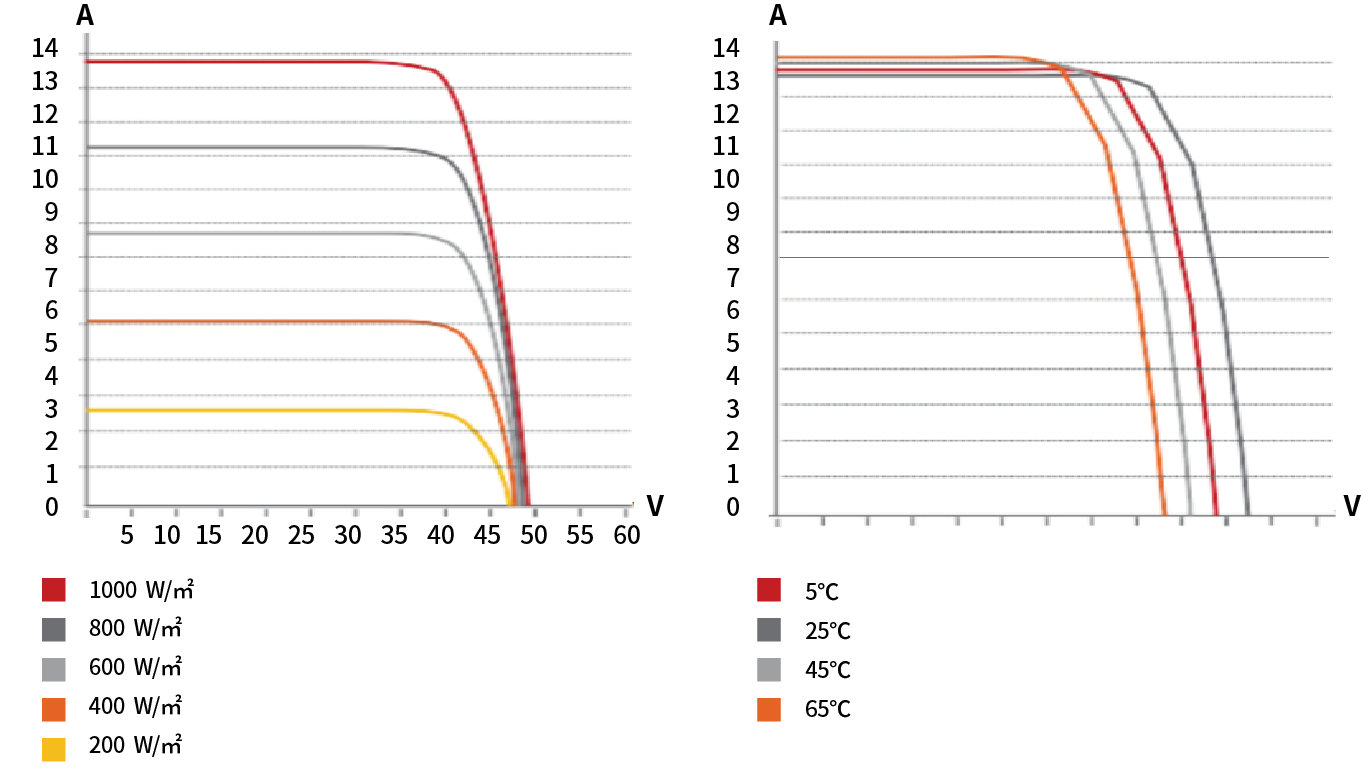

电性能参数
| 型号 | HBV144 590N | HBV144 595N | HBV144 600N | HBV144 605N |
|---|---|---|---|---|
| 测试条件 | STC | STC | STC | STC |
| 最大功率 (Pmax/W) | 590 | 595 | 600 | 605 |
| 峰值功率电压 (Vmp/V) | 42.97 | 43.12 | 43.26 | 43.40 |
| 峰值功率电流 (Imp/A) | 13.73 | 13.80 | 13.87 | 13.94 |
| 开路电压 (Voc/V) | 53.52 | 53.72 | 53.92 | 54.12 |
| 短路电流 (Isc/A) | 14.22 | 14.28 | 14.34 | 14.40 |
| 组件效率(%) | 23.02% | 23.22% | 23.41% | 23.61% |
*标准测试条件(STC): 辐照度=1000W/m², 电池温度=25°C, AM=1.5*测试公差(±3.0%)
其他参数
正面最大静态载荷/抗雪载性能
5400Pa
背面最大静态载荷/抗风压性能
2400Pa
组件标称工作温度(NMOT)
41 ± 3°C
短路电流温度系数(lsc)
+0.045%/°C
开路电压温度系数(Voc)
-0.25%/°C
峰值功率温度系数(Pmax)
-0.29%/°C
通过冰雹测试
直径25mm，冲击速度23m/s
